電纜管道排管、頂管的施工。【株洲完全科技 整理】電纜管道是用以穿放電纜的一種地下管線建筑，與其它電纜敷設形式相比具有如容量大，可以在管道中穿放多條大對數電纜等特點。那么電纜管道鋪設有什么特點?電纜排管采用挖溝，回填的方式施工。排管直接開挖，適用于拆遷成本低或空曠地施工，成本較低;電纜頂管則是使用mpp電力管或者h(yuǎn)dpe電力管采用非開挖方式施工，施工費用較高，但不影響路面通行，不破壞地面，不需要拆遷等一系列工作。
電纜管道施工
電纜管道排管、頂管的施工——設計要求
1.電纜排管
(1)電纜排管嚴禁平行設置于管道的正上方或下方，嚴禁布置熱力管道，嚴禁有易燃?xì)怏w或易燃液體的管道穿越。
(2)溝體的開挖深度，應按設計要求執行。開挖施工中不得超挖，如發生超挖，應用石粉回填夯實至設計深度。
(3)溝體開挖后，應按現場的土質的堅實情況進行必要的溝底夯實及溝底平整。
(4)在溝底搗制C15混凝土板基礎，板厚不得小于100mm。搗制混凝土板基礎要平直，澆灌過程中用平板振動器震搗。完成面應堅實、平整，不應有沉陷。
(5)電纜管應符合下列要求：
a)電纜管材內徑應不小于電纜外徑的1.5倍。
b)電纜保護管不應有穿孔、裂縫和顯著的凹凸不平，內壁應光滑，無毛刺和尖銳棱角。
c)金屬電纜管不應有嚴重銹蝕，無防腐措施的金屬電纜管應在外表涂防腐漆，鍍鋅管鋅層剝落處也應涂以防腐漆。
d)塑料電纜管應有滿足電纜線路敷設條件所需保護性能的品質證明文件。
(6)電纜管的連接應符合下列要求:
a)金屬電纜管嚴禁對口熔焊連接，宜采用套管焊接或插接的方式，連接時應兩管口對準、連接牢固，密封良好;套接的短套管或帶螺紋的管接頭的長度，不應小于電纜管外徑的2.2倍。
b)金屬導管必須接地可靠。
c)硬質塑料管在套接或插接時，其插人深度宜為管子內徑的1.1~1.8倍。在插接面上應涂以膠合劑粘牢密封;采用套接時套管兩端應采取防水墊密封圈。
d)電纜管彎制后，不應有裂縫和顯著的凹癟現象，其彎扁程度不宜大于管子外徑的10%;電纜管的彎曲半徑不應小于所穿人電纜的最小允許彎曲半徑。
e)在通過不均勻沉降的回填土地段或地震活動頻發地區，管路縱向連接應采用可撓式管接頭。
(7)敷設排管時，應符合下列規定：
a)管孔數宜按發展預留適當備用。
b)鋪設電纜管必須保持平直，并列敷設的電纜管管口應排列整齊，每隔2米采用管枕對電纜管進行卡位和固定。如需避讓障礙物時，可做成圓弧狀排管，但圓弧半徑不得小于12m;如使用硬質管，則在兩管鑲接處的折角不得大于2.5 o。
c)行人路段埋管深度不宜小于0.5m，行車路段埋管深度不宜小于1m，與鐵路交叉處距路基不宜小于1.0m，距排水溝底不宜小于0.3m。
d)并列管相互間宜留有不小于20mm的空隙。
e)管路應置于經整平夯實土層且有足以保持連續平直的墊塊上，鋪設電纜管縱向排水坡度不宜小于0.2%。
f)管路縱向連接處的彎曲度，應符合牽引電纜時不致?lián)p傷的要求。
g)管孔端口應采取防止損傷電纜的處理措施。
h)施工中防止水泥及砂石漏入管中，覆土前電纜管端口必須用管蓋封好。
(8)回填土不能有含腐蝕性物質，不能有木塊、碎布等有機物，以防誘發白蟻。
(9)回填時，管底、管間、管面要分層充填，保證回填土的密實度。
(10)沿電纜路徑的路面一般直線每隔10～15m以及電纜分支、轉彎、接頭、進入建筑物等處應設置醒目的電纜標志。敷設在泥質地帶的電纜線路，應豎立電纜標志樁。在郊區等空曠區域的直線線行可每隔20m安裝電纜標志。
2.頂管
(1)頂管施工前，必須取得頂管路徑沿線地下管網資料。
(2)導管應采用可熱熔焊接的管材。導管的焊接必須滿足抗壓抗拉要求。
(3)入鉆點與出鉆點的選�。喝脬@點宜設在行人車輛稀少且有足夠空間擺放設備處，出鉆點則宜設置在能夠擺放管材，方便拖管的另一端。
(4)每3m的導向管在地面下的下降深度控制不宜超過1.2~1.5m。導向鉆孔軌跡與既有地下管線的最小安全距離見下表。
(5)在導向孔施工完成后，進行擴孔施工。擴孔的直徑一般為所要敷設管道的外包絡直徑的1.2~1.5倍。當擴孔的直徑較大時，需要用不同直徑的擴孔鉆頭從小到大逐級將導向孔擴大至設計終孔直徑。在擴孔的同時要不斷向孔內注入化學泥漿�；瘜W(xué)泥漿的配制見下表。
(6)頂管路徑的路面一般直線每隔15m應設置醒目的電纜標志。
電纜管道排管、頂管的施工——施工工藝要點
(1)確定高程基點和溝邊線的基線，使用平水儀測定引入基溝內，確保溝段走向的水平平面;
(2)溝體開挖出土方應及時外運，不得隨意堆放;
(3)土方開挖的深度、寬度尺寸應符合設計要求;
(4)溝體開挖時，密切注意地下管線、構筑物分布情況，發現問題，應立即停止開挖，并通知設計及監理人員，處理辦法落實后繼續施工。
電纜管道排管、頂管的施工——頂管施工工藝要點
(1)非開挖PE管連接質量應符合相關技術標準，應采用導向儀隨鉆測控深度、頂角等基本參數。
(2)復測導向鉆孔起迄點的平面位置和高程是否符合設計要求。
(3)導向孔軌跡測量應采用導向儀隨鉆測控深度、頂角、方位角、工具面向角等基本參數。
(4)實鉆導向孔軌跡應符合設計軌跡要求，偏差應在設計允許范圍內。
電纜管道排管、頂管的施工——樣板圖片

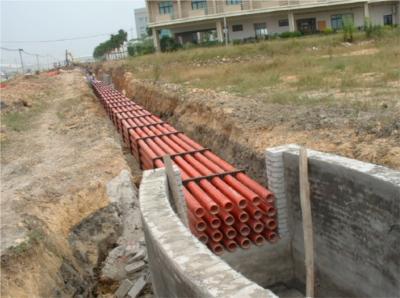

排管圖1
排管圖2
為了用電安全，以及電纜的維護和保養，電纜管道孔洞口封堵的施工要求越來越嚴格，做好電纜管道封堵防水工作非常重要。目前施工中，越來越多人采用充氣型管道封堵氣囊對電纜管口孔洞進行密封防水。
使用WQBZ充氣型電纜管道密封系統后，電纜運行環境不再受到積水、泥沙、蟲鼠、有害氣體等物質的影響，電纜運行安全性得到大大提高;改善人工井、地下管溝、變電站地下室、終端受配電房等場所的工作環境，提高工作效率。
