充氣型電纜管道密封系統介紹



1、產品名稱：充氣型電纜管道密封系統

2、產品構成：由核心部件“充氣管塞”，充氣工具，以及橡膠襯套等輔助產品構成，充氣管塞見下圖：



圖1、充氣管塞



圖2、充氣工具



圖3、橡膠襯套



【含電纜管道直徑 電纜直徑范圍 】





【備注】 此表格僅做參考，選型以銷售人員建議為準�。。。。�
    1、在型號選擇把握不準時，為保證密封效果，寧可選擇較大型號的產品；
    2、超出此表安裝范圍的，視情況加裝假電纜和橡膠襯套（較大適應管道直徑為300mm）。參考如下：
    150型使用于130mm-150mm空管時，需要加裝直徑60mm的假電纜；
    175型使用于175mm-220mm空管時，在加裝直徑60mm的假電纜基礎上再加一個20mm厚度的橡膠襯套；
    175型使用于220mm-260mm空管時，在加裝直徑60mm的假電纜的基礎上再加兩個20mm厚度的橡膠襯套；
    175型使用于160mm-300mm空管時，在加裝直徑105mm-120mm的假電纜的基礎上再加兩個20mm厚度的橡膠襯套。



3、產品封堵原理

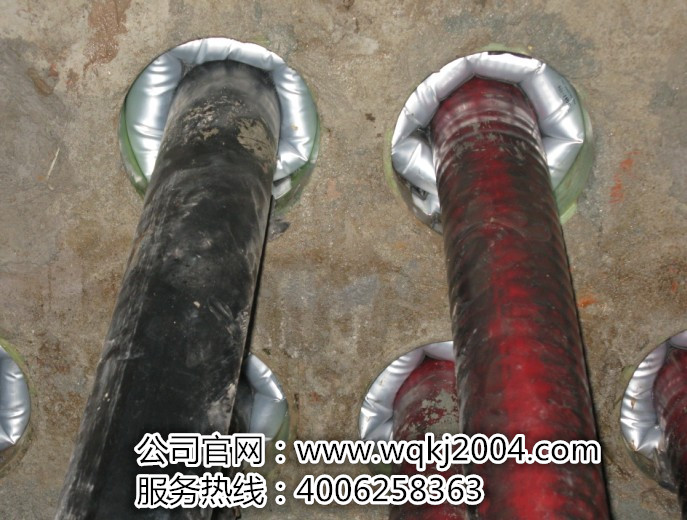

     產品核心部件“充氣管塞”，是鋁箔復合材料制成的密封氣袋，利用充氣膨脹的原理實現管孔的封堵效果。充氣管塞兩側貼有防水膠，防水膠在充氣達到2.6-2.8公斤氣壓時，會將管道、充氣管塞、電纜三者之間的空隙完全填充，以達到完全密封的效果。充氣管塞充氣孔內側安裝有硅膠材料，在充好氣拔除充氣管時，硅膠材料的自我填充的性能可以馬上對充氣孔進行封堵，確保氣體不泄漏。





4、應用范圍

1）適用不同性質（電力、通訊、城建）管道的防水封堵；

2）主要應用于地下電纜管道管孔封堵、土建墻體穿墻孔洞封堵；

3）適用于塑料、鋼鐵、水泥等硬性材質的管道；

4）封堵孔洞僅限于圓形或橢圓形。



5、產品特點與優勢

1）安裝快速、拆除簡便，不易損傷電纜和管道；

2）施工成本低，無需水源、電源支持，無需傳統施工工具；

3）密封效果好，有效阻止積水、泥沙、蟲鼠、有害氣體等物質進入管道；

4）柔性封堵可有效解決管道與封堵材料的熱脹冷縮問題，延長管孔防水密封時限，降低后期維護成本；

5）備用空管、單根電纜管孔、多根電纜管孔都可以安裝；

6）可承受電纜小范圍移位，具有一定的抗震能力；

7）不受酸堿性環境影響，不受管道流水影響；

8）對管網做分段封堵后，縮短甚至避免搶維修前的抽水、挖泥時間，極大提高搶維修作業效率。





6、產品使用效果

1）電纜運行環境不再受到積水、泥沙、蟲鼠、有害氣體等物質的影響，電纜運行安全性得到大大提高；

2）改善人工井、地下管溝、變電站地下室、終端受配電房等場所的工作環境，提高工作效率。
