長江過江隧道也有了自己的綜合管廊
2017-03-07
株洲市完全科技有限公司——專注研發電纜管道防水封堵高科技新型產品，為祖國電力建設擼起袖子干實實在在的事實兒。我們時刻與您共同關注中國電力：
據【國家電網公司】網訊：8月16日，淮南～南京～上海1000千伏交流特高壓輸變電工程蘇通GIL綜合管廊工程(以下簡稱“蘇通GIL綜合管廊工程”)開工。這是世界上首次在重要輸電通道中采用特高壓GIL技術，通過江底隧道穿越長江，是目前世界上電壓等級最高、輸送容量最大、技術水平最高的超長距離GIL創新工程。

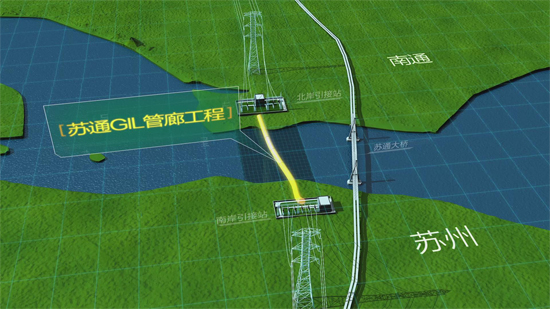

蘇通GIL管廊工程地理位置
蘇通GIL綜合管廊工程位于江蘇蘇通大橋上游1公里處，上層敷設兩回(6相)1000千伏氣體絕緣金屬封閉線路(GIL)，下層預留兩回500千伏電纜以及通信、有線電視等市政通用管線。工程起于南岸(蘇州)引接站，止于北岸(南通)引接站，隧道長5530.5米，盾構機直徑12.1米，是穿越長江大直徑、長距離過江隧道之一�？偼顿Y約47.63億元，計劃于2019年建成投運。
作為世界上首個特高壓GIL綜合管廊工程，建設面臨多個罕見難題——將建設目前國內埋深最深、水壓最高的隧道，技術難度大、施工挑戰高;GIL位于輸電線路中部，工頻電壓耐受水平高，對GIL可靠性要求高;需重新研發全套設備，開發專用運輸、安裝設備和工器具，并形成一整套可指導工程建設運行的技術規范。

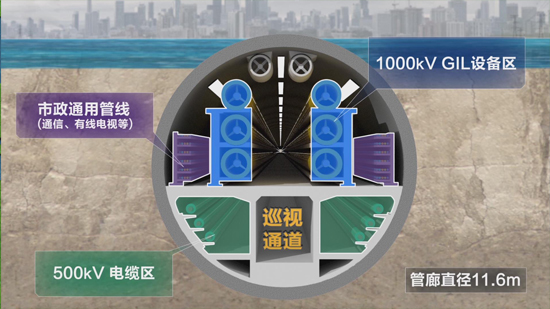

水下管廊橫斷面示意圖
建設蘇通GIL綜合管廊工程意義重大。該工程是華東特高壓交流環網合環運行的“咽喉要道”和控制性工程，建成后，將形成華東特高壓受端環網，大大提高華東地區接受區外電的能力，滿足華東地區經濟社會發展對電力的需求，將新增受電能力3500萬千瓦，每年可減少發電用煤2億噸，減排二氧化硫96萬噸、氮氧化物53萬噸、煙塵11萬噸，對促進經濟社會與生態環境和諧發展具有重要意義。同時，蘇通GIL綜合管廊工程是特高壓輸電領域的重大技術創新，為特高壓、超高壓輸電提供了新的方向，也將進一步提高國內電工裝備制造水平，持續提升我國在世界電網技術和電工裝備制造領域的影響力和競爭力。
江蘇省人民政府副省長馬秋林出席會議并講話。馬秋林表示，江蘇是經濟大省，也是用電大省，建設蘇通GIL綜合管廊工程，形成華東特高壓交流環網，將為江蘇經濟社會長遠發展提供能源保障，有利于江蘇進一步優化能源布局，調整能源結構。

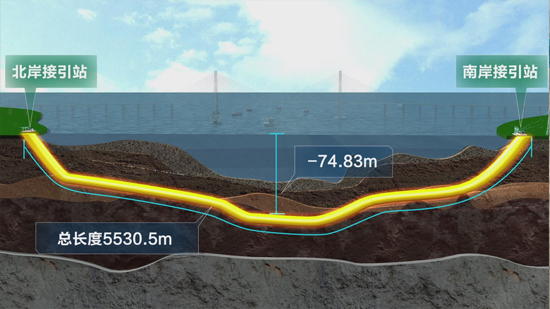

工程施工示意圖
國家電網公司副總經理出席開工動員會并宣布工程開工。劉澤洪說，蘇通GIL綜合管廊工程建設意義重大，但難度高、工期緊、任務重，國家電網公司將周密安排，科學管理，全力做到安全零事故、質量零缺陷、進度零延誤。
【相關鏈接】
蘇通GIL綜合管廊工程簡介
●管廊建設
蘇通GIL綜合管廊工程管廊綜合利用，上層敷設兩回1000千伏GIL，同時還可布置通信、有線電視等市政通用管線，下層預留兩回500千伏電纜區，其核準動態總投資約47.63億元，計劃于2019年建成投運。
●隧道建設
工程隧道長5530.5米，盾構機直徑12.1米，是長江大直徑、長距離隧道之一;隧道結構底面標高-74.83米，水土壓力超過0.9兆帕，也是目前國內埋深最深、水壓最高的隧道。
●工程概況
工程起于南岸(蘇州)引接站，止于北岸(南通)引接站，均位于江蘇蘇通大橋上游(西側)1千米處，距離長江南北岸大堤分別約200米、160米;1000千伏GIL管線單相長達5.8千米，兩回6相總長約35千米，其額定電流為6300安;兩端通過地面引接站內的門形架構與特高壓線路連接，分別引接至1000千伏泰州站和1000千伏蘇州站。
目前城市地下管廊襯砌滲漏水問題，尤其是施工縫處、城市地下管廊的接口處及管節之間的連接處等薄弱環節的滲、漏水更為嚴重。其中的電纜和光纖進水后，會影響其使用壽命，那么我們該如何保護電纜或者光纖呢?那如何解決這個難題呢?下面就請完全科技管道防水專家為你解決這個問題：工欲善其事必先利其器，首先先介紹一下我們的利器-WQBZ充氣型電纜管道密封系統它主要功能是密封管道管口，有效阻止積水、泥沙、蟲鼠、有害氣體等物質進入管道。
湖南株洲市完全科技有限公司生產的國家專利充氣型管道防水封堵產品，產品核心部件“充氣管塞”，是高分子鋁箔復合材料制成的密封氣袋，利用充氣膨脹的原理實現管孔的封堵效果。充氣管塞兩側貼有防水膠條，防水膠條在產品充氣達到2.6-2.8公斤氣壓時，將管道、充氣管塞、電纜三者之間的空隙很好的填充，以達到完全密封效果。充氣管塞充氣孔內側安裝有硅膠材料，在充氣完成拔除充氣管時，硅膠材料的自我填充的性能可以對充氣孔進行封堵，確保氣體不泄漏。

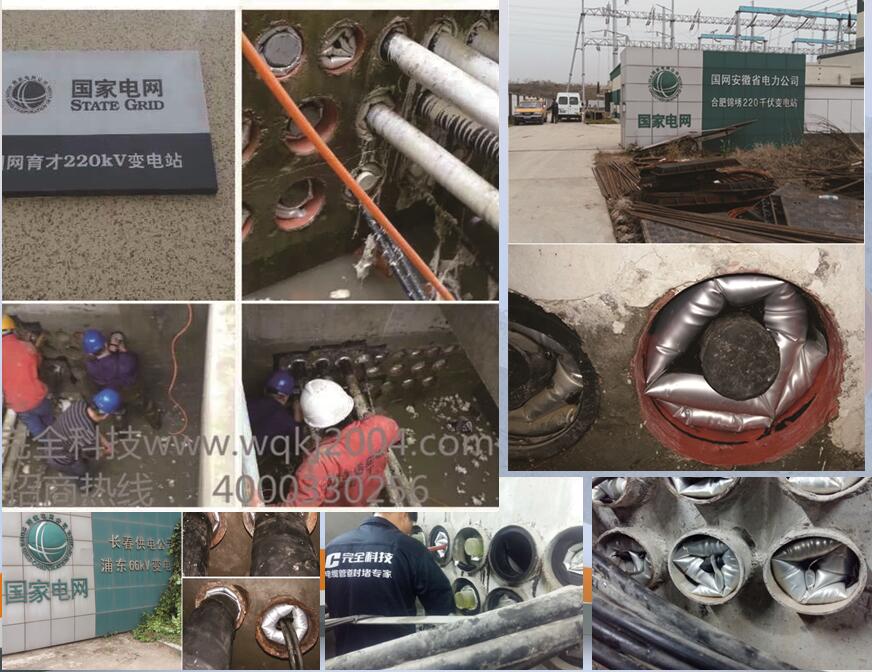

WQBZ充氣型電纜管道封堵裝置的工程應用

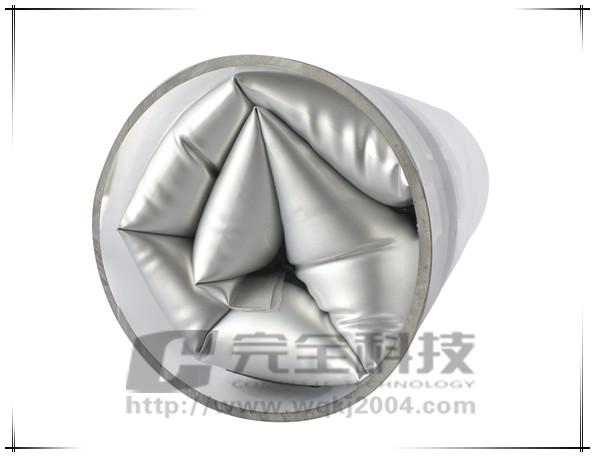

充氣型管道封堵氣囊
WQBZ充氣型電纜管道密封產品的應用特點：
1、能應對空管、單個管道內多根電纜穿過等多種封堵需求
2、封堵效果好，進行兩端封堵后能完全隔絕管道內積水、泥沙、有害氣體、蟲鼠的進入，保持干燥清潔
3、安裝條件低，多種氣源自主選擇;安裝快速，單人即可完成操作;后期維護的拆除簡便，不傷電纜和管道壁
4、正確安裝到位后，在不出現人為破壞的情況下使用壽命長達20年
5、寬幅工作溫差(-15℃—60℃)，抵抗地下水酸堿腐蝕能力強，可承受線纜軸向拉伸與低頻震動
6、應用范圍：主要應用于電力、通訊、城建、城市軌道交通的地下管網電纜管道孔封堵、商住小區地下土建墻體穿墻孔洞封堵;適用于塑料、鋼鐵、水泥等硬性材質的管道;封堵孔洞適用于圓形或橢圓形。
7、產品具有一定的阻燃效果。
8、根據客戶的需求可實現二次安裝利用。
城市電力地下管網如果盡早采用充氣型管道防水封堵產品，能有效提升管道內線纜防護等級、運行安全系數，避免后期投入大量資金、人力反復進行清淤疏通。不影響后期的線纜敷設與更換。
