新型索導管抗震密封技術
2022-07-22
關鍵詞：索導管、抗震密封、防水防腐
橋梁斜拉索（或吊索）預埋管也叫索導管，分為塔端（頂端）和橋面梁端（底端）兩部分，索導管內部有纜索與錨具銜接裝置，以及減震器，這三個部件屬于維系大橋承重功能和橋體穩定性的關鍵設備。因此，做好索導管的密封工作，對預防纜索與錨具發生侵水腐蝕和保護減震器不受外部破壞具有重要意義。
在此，主要講述橋面梁端（底端）索導管的密封問題。
傳統的預埋管防腐密封方式：一是對預埋管內填充發泡劑，將預埋管內部填滿發泡劑，纜索與錨具斜街裝置以及減震器都處于發泡劑的包裹范圍內，利用發泡劑阻隔雨水和外部空氣；二是對預埋管內灌注防腐油脂，防腐油脂將纜索與錨具銜接部位完全淹沒。再加上預埋管外部的防雨罩（也叫將軍帽）的遮蓋密封，以此達到防水防腐要求。

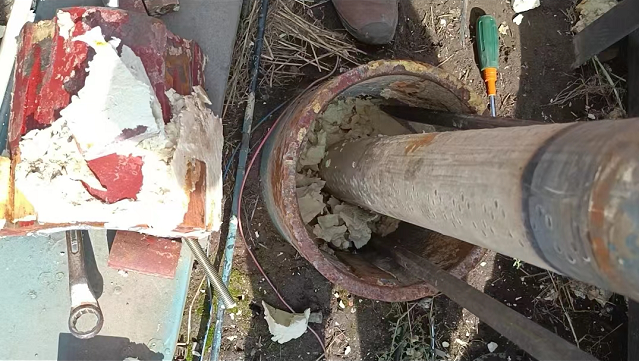

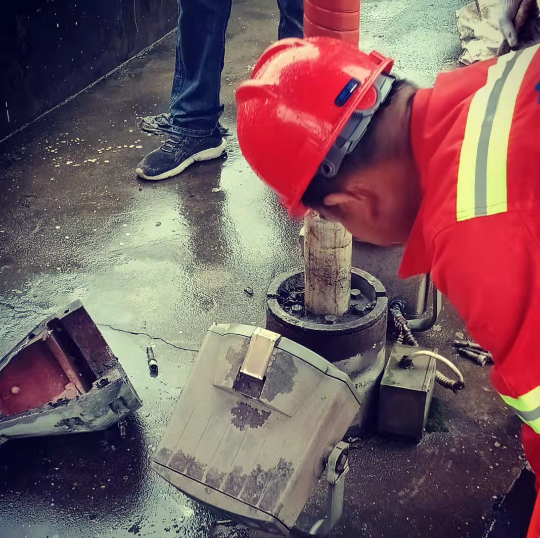

清理索導管內發泡劑（貴州紅楓湖大橋）

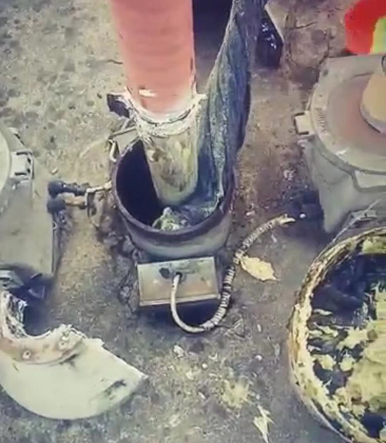

清理索導管內發泡劑（株洲建寧大橋）

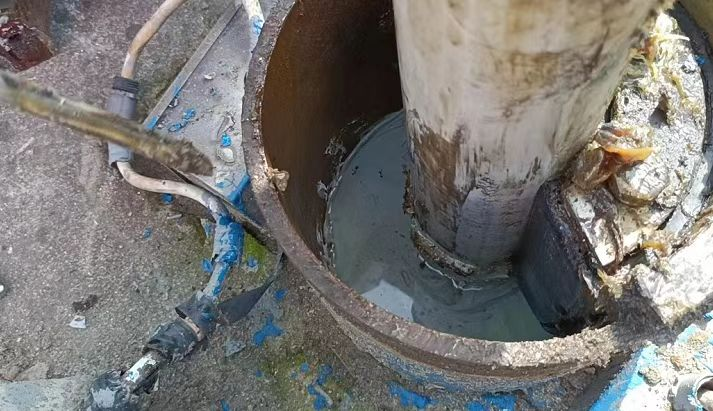

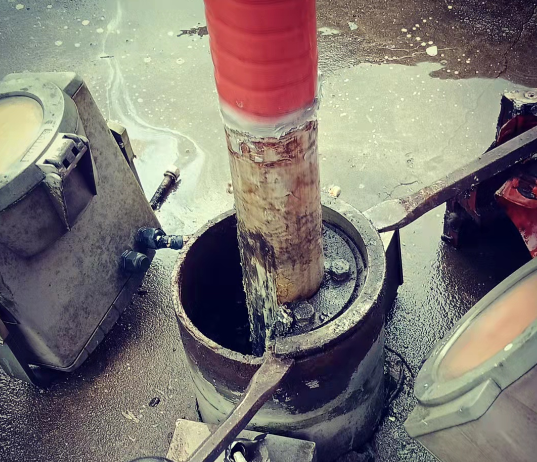

清理索導管內防腐油脂（寧波鄞州大橋）
傳統施工方式存在的問題：
1、發泡劑或防腐油脂的材料使用量很大，材料成本和運輸成本都不低。
2、施工過程耗時，對現場環境也容易造成污染。
3、材料有效期或保質期偏短，維護周期短，維護成本較高。發泡劑固化后無法經受長期拉索或橋面震動造成裂縫滲水，防腐油脂超過保質期變質。
抗震式防水密封技術介紹
抗震式防水密封技術是有株洲市完全科技有限公司基于充氣型管道防水密封產品的抗震特性，在橋梁斜拉索預埋管防水領域的延伸運用。經歷八年時間的技術升級和施工經驗積累，近20座橋梁工程實踐證明，充氣型管道防水密封技術可以取代大量填充發泡劑或灌注防腐油脂的方式，實現對斜拉索和錨具的防水防腐效果。公司于2016年獲得實用新型專利（橋梁斜拉索錨固端防腐防水端封裝置，證書標號：ZL. 2016 2 0758577.3）
株洲市完全科技有限公司生產的充氣型管道防水密封產品（密封氣囊）依據2011年的實用新型專利（一種充氣型管道防水堵漏密封裝置，證書編號：ZL. 2011 2 0169284.9）和2018年湖南省地方標準（充氣型管道防水堵漏裝置，標準編號：DB43/T 1396-2018），通過自動化生產線生產，經過企業自發研制的專用檢測設備檢驗，產品質量合格率98%以上。
抗震密封產品展示

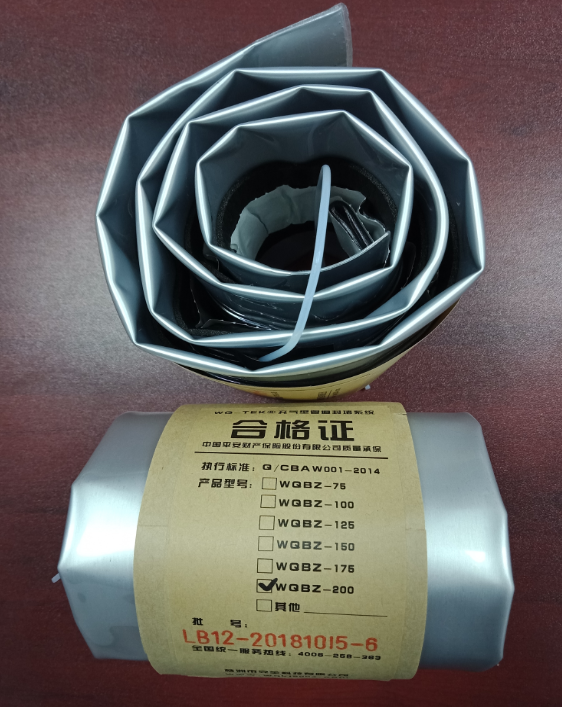

密封氣囊（規格有：φ200、定制型號）

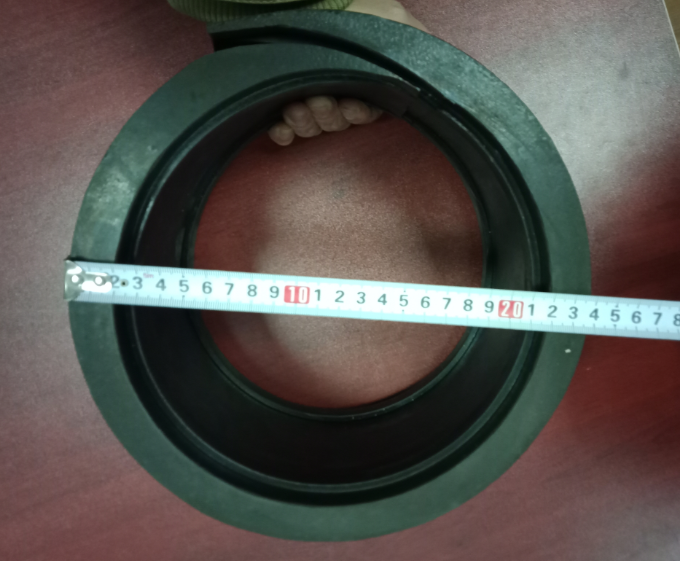

變徑橡膠圈（規格有：φ240、φ300、φ400）

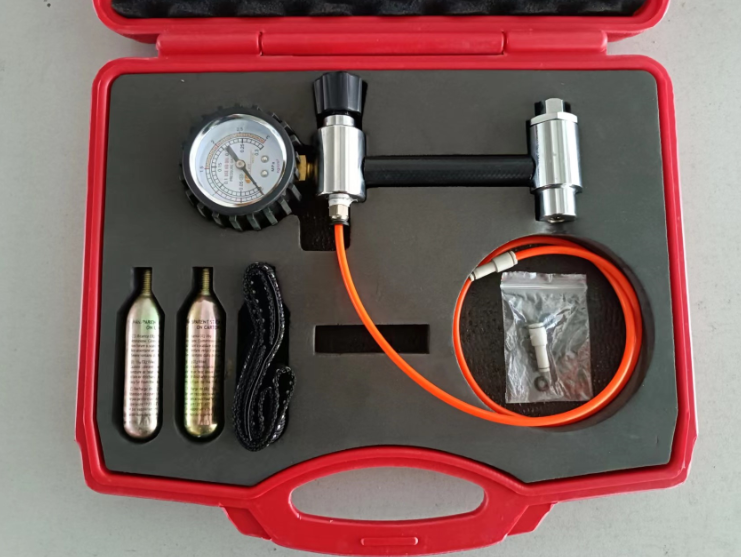

專用充氣工具（3kg微量氣壓表，4轉2快插接頭，二氧化碳小氣瓶供氣）
安裝施工步驟展示
第一步，拆開防雨罩
第二步，拆開減震器

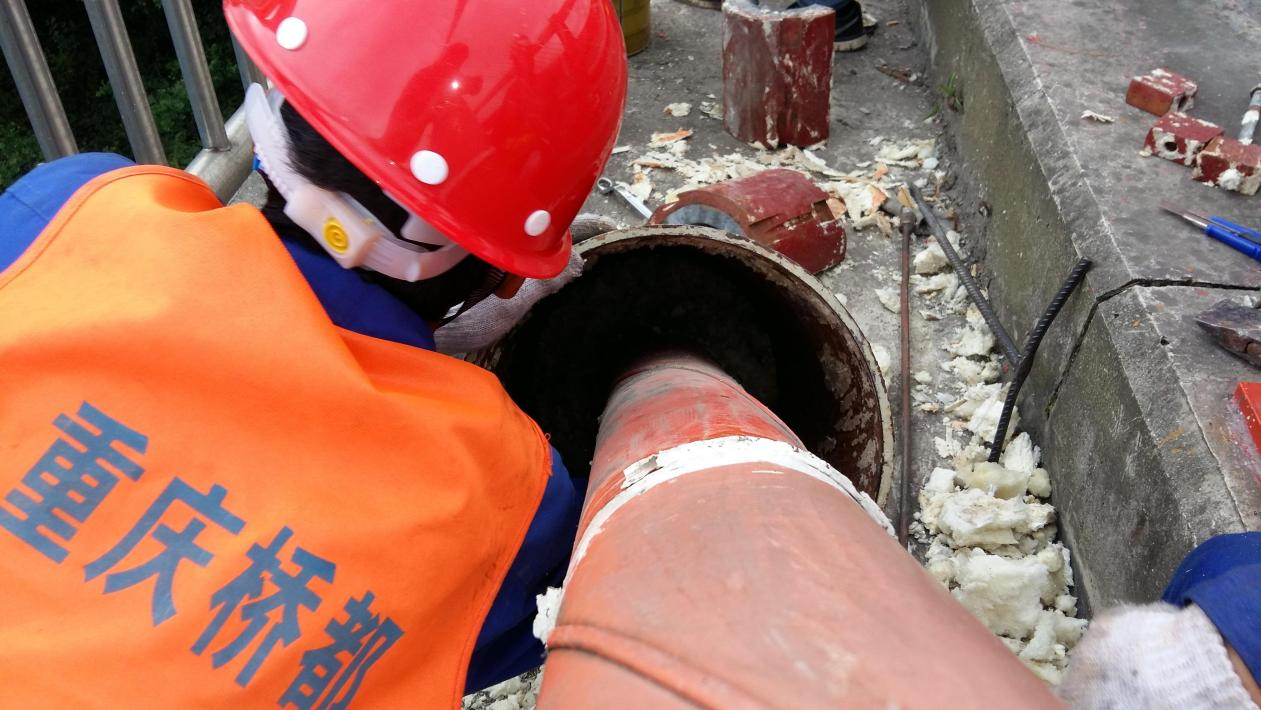

第三步，清理索導管內發泡劑或防腐油脂，騰出產品安裝位置

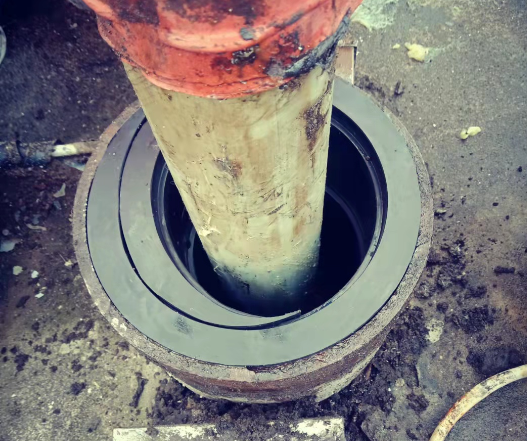

第四步，安裝變徑橡膠圈

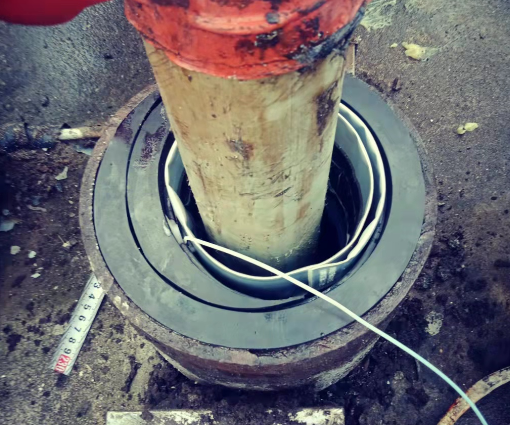

第五步，同步定位密封氣囊

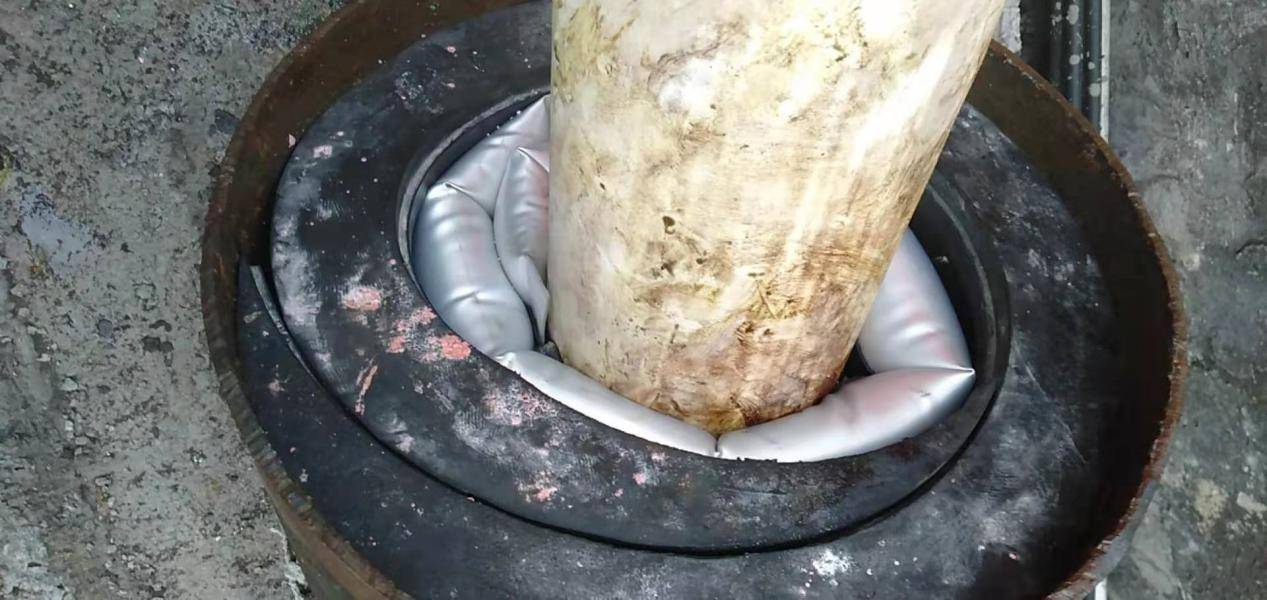

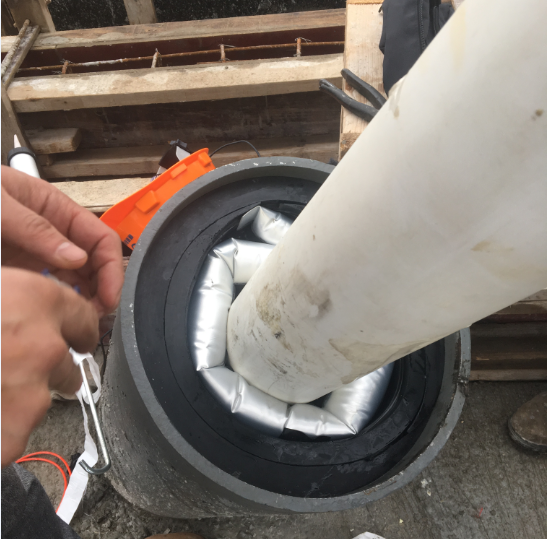

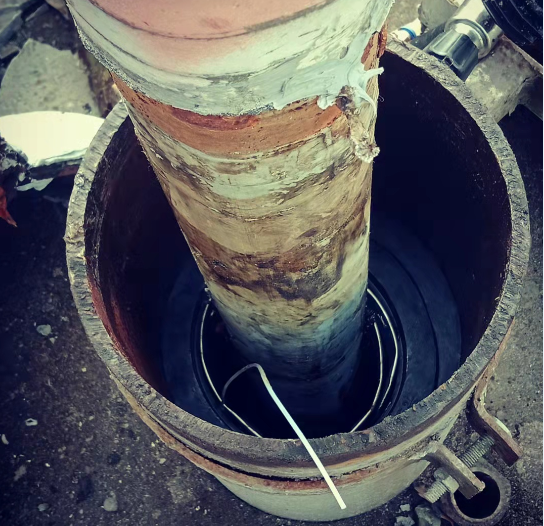

第六步，變徑橡膠圈與密封氣囊同步下沉到密封部位

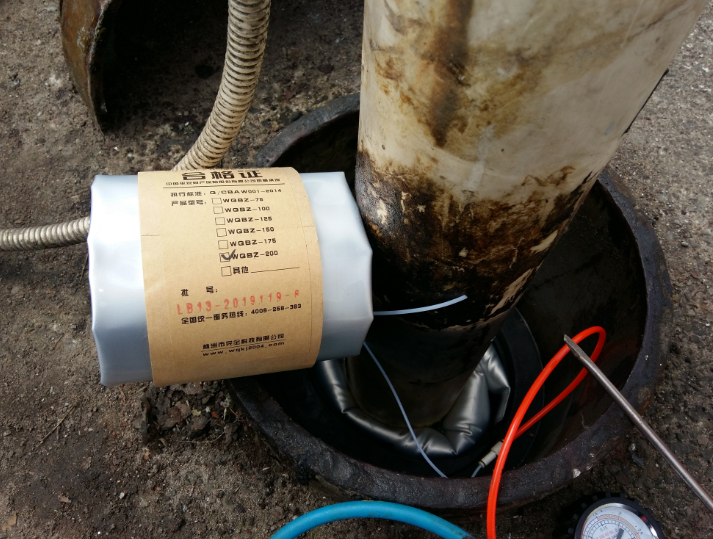

第七步，對密封氣囊完成充氣
第八步，做閉水實驗

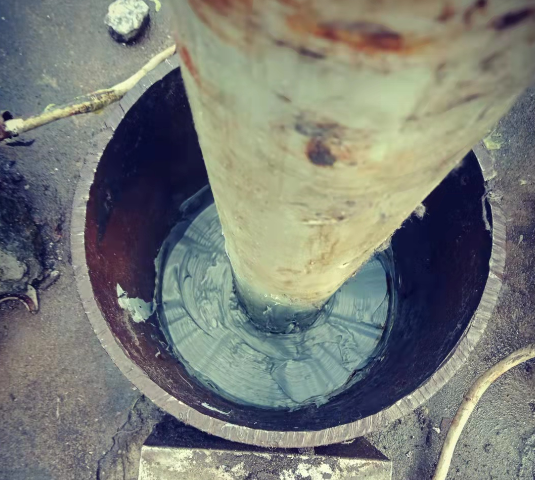

第九步，刮防腐密封膠（厚度2-3cm ）
第十步，安裝減震器（省略）
第十一步，安裝防雨罩（省略）
抗震密封技術的優勢
1、產品（密封氣囊）依靠內部氣壓保持密封壓力，產品與纜索表面屬于柔性接觸，可以長期承受纜索擺動和橋面震動。
2、產品構成相對簡單，施工過程方便快捷。單純安裝充氣密封產品僅需10-15分鐘/孔。
3、產品有效期長達10年以上，極大降低后期維護綜合成本。
工程案例部分展示

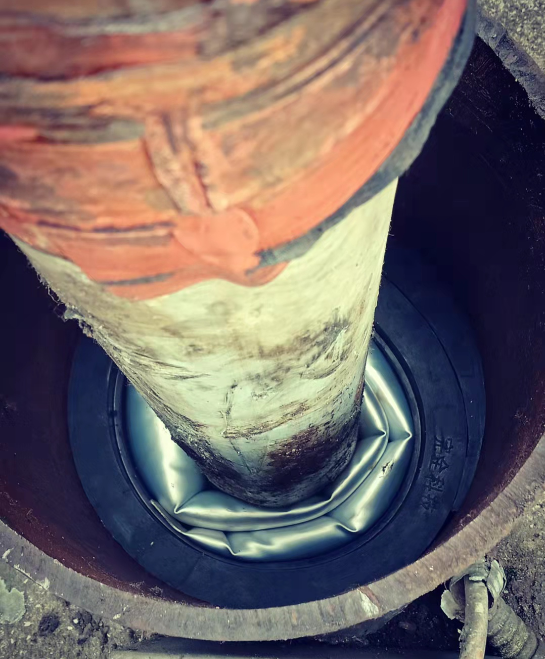

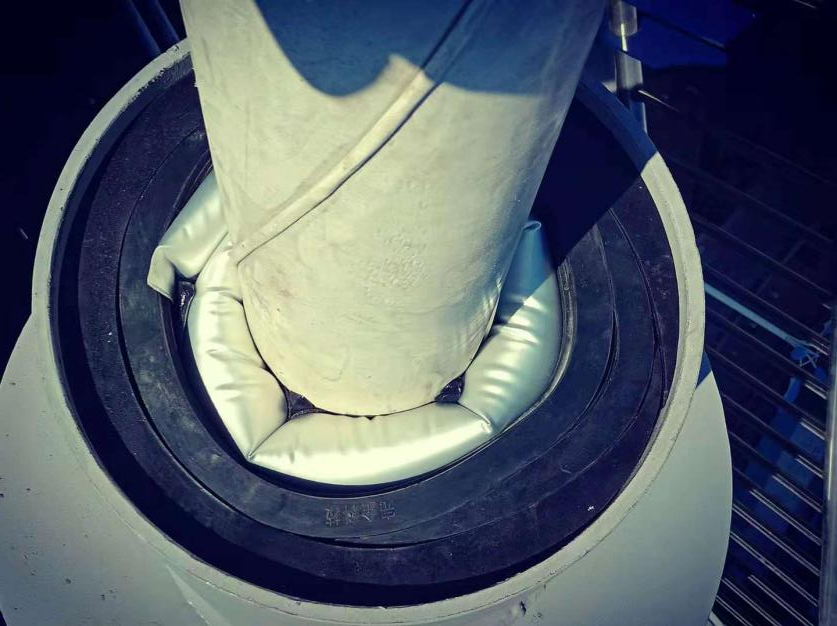

抗震密封效果照片（上海臨港新城環湖三路A港橋）

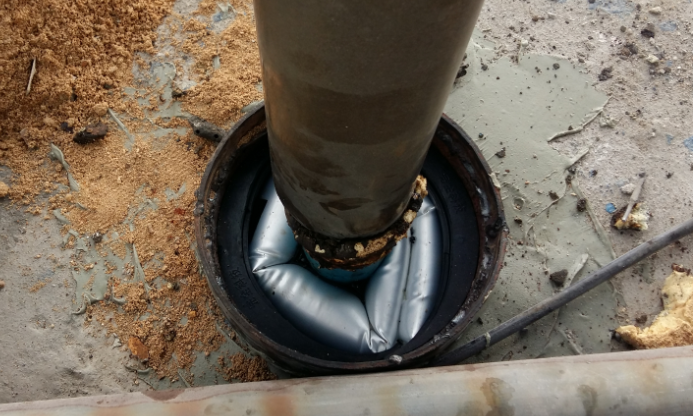

抗震密封效果照片（舟山富翅門大橋）
抗震密封效果照片（重慶武陵山大橋）
抗震密封效果照片（福建龍巖大橋）
抗震密封效果照片（寧波長豐橋）
抗震密封效果照片（寧波鄞州大橋）
技術咨詢：完全科技 李工 18973338007（微信同號）
